Ventilátory RVI
315, 400, 500, 630, 800, 1000 a 1250


Obsah

  1. Výkonové charakteristiky ventilátoru
  2. Popis
  3. Užití
  4. Pracovní podmínky
  5. Hlavní připojovací rozměry
  6. Označování

    1.  Výkonové charakteristiky ventilátoru





    Výkonové charakteristiky jednotlivých ventilátorů

    RVI 315
    RVI 400
    RVI 500
    RVI 630
    RVI 800
    RVI 1000
    RVI 1250

    2. Popis

    Ventilátory RVI jsou radiální vysokotlaké ventilátory jednostranně sací velikosti 315, 400, 500, 630,800, 1000 a 1250. Ventilátory jsou poháněny elektromotory na přímo nebo přes pružnou spojku. Pro rozšíření výkonu ventilátoru je možno u jedné velikosti ventilátorů použít osm různých oběžných kol ( č. 1, 2, 3, 4, 5, 6, 7 a 8 ). Ventilátory nemají regulaci výkonu - nutno řešit v připojovaných vzduchovodech. Ventilátory lze kotvit přímo na betonový základ nebo pružně přes izolátory. Při teplotě dopravované vzdušiny nad +70°C se používají ventilátory na spojku, při teplotě nad +100°C se ložiska chladí chladícím kotoučem nasazeným na hřídel mezi spirální skříň a ložisko. Ventilátory se vyrábí v normálním provedení, velikost 630 navíc v provedení pancéřovaném (tj. zesílené oběžné kolo a spirální skříň zesílena vyměnitelnou vložkou).

    3.Užití

    Ventilátory normálního provedení se používají pro dopravu čisté nebo jemným neabrazivním prachem znečištěné vzdušiny, ventilátory pancéřované pro dopravu vzdušin s abrazivními příměsemi. Ventilátory nelze použít pro dopravu vzdušin výbušných, s korozivním charakterem, vzdušin obsahujících vláknitý prach a vzdušin s příměsemi, které by mohly způsobit zalepování. Ventilátory nejsou plynotěsné a nelze je proto použít pro dopravu vzdušin škodlivých a zapáchajících.
    Ventilátory RVI jsou velmi vhodné provzdušňování sil, nejpoužívanější jsou typy RVI 500 a RVI 630.

    4. Pracovní podmínky

    Ventilátory na přímo mohou dopravovat čisté vzdušiny bez abrazivních příměsí o teplotě -20°C až +70°C. Ventilátory na spojku mohou dopravovat vzdušiny bez abrazivních příměsí o teplotě -20°C až +250°C. Ventilátory vyhovují pro dopravu vzdušin a umístění v prostředí bez nebezpečí výbuchu (BNV -ČSN 33 2320), při teplotě okolí -20°C až +40°C.

    5. Hlavní připojovací rozměry

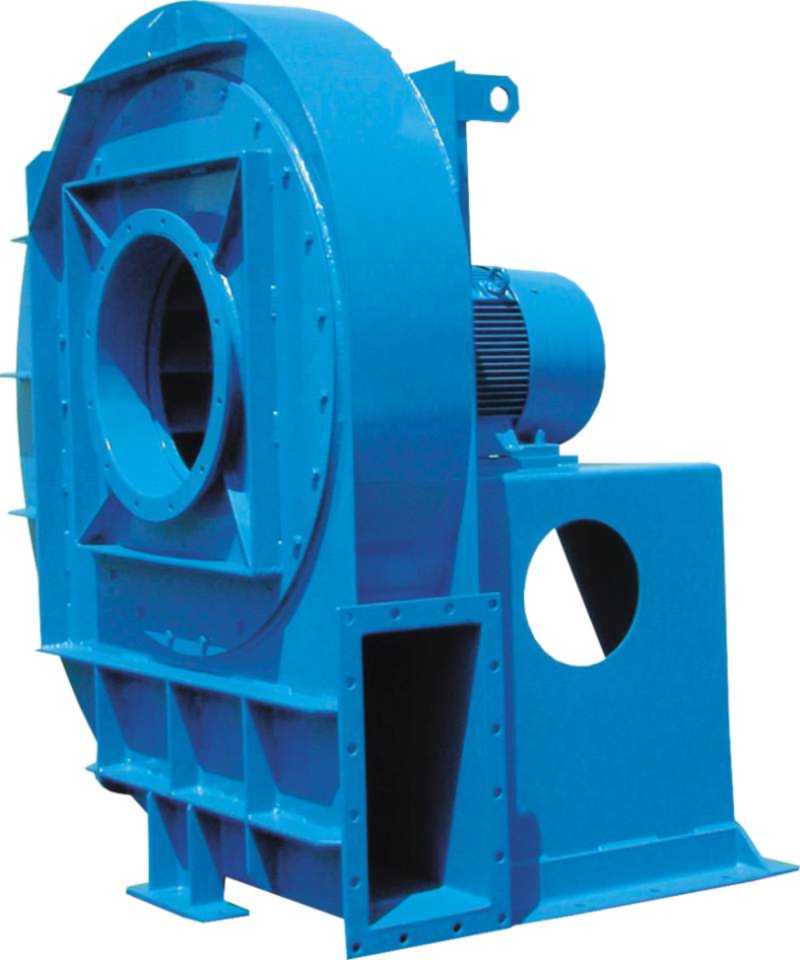

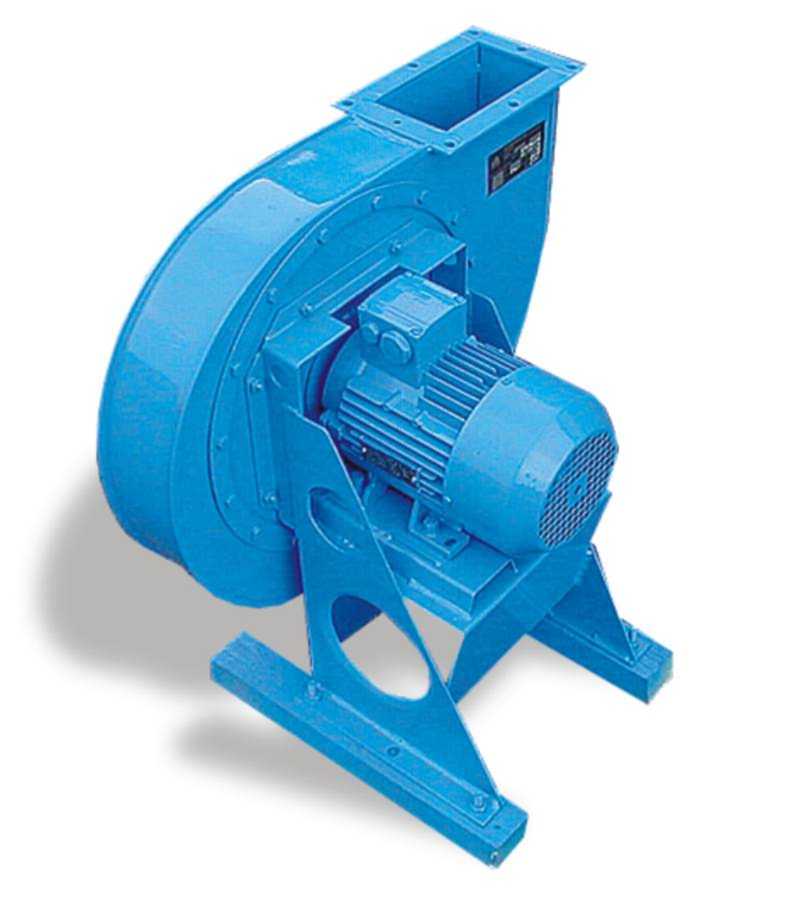

    RVI na přímo


    Rozměry
    (mm, kg)
    Velikost ventilátoru
    315
    400
    500
    630
    800
    1000
    1250
    A
    180
    225
    280
    355
    450
    560
    710
    B 100
    110
    140
    180
    225
    280
    355
    C
    250
    317
    402
    498
    635
    790
    990
    D
    180
    225
    280
    355
    450
    560
    710
    E
    211
    260
    330
    411
    528
    652
    821
    F
    302
    377
    475
    586
    748
    930
    1169
    G
    84
    90
    107
    126
    117,5
    145
    -
    H
    375
    465
    580
    730
    925
    950
    1150**
    1200
    1450**
    J
    257
    319
    403
    496
    633
    786
    989
    K
    428
    565
    730
    921
    932
    1045
    1415
    L
    120
    120
    150
    180
    194
    230
    325
    M
    294
    370
    460
    580
    900
    1100
    1450
    N
    324
    400
    490
    620
    960
    1160
    1500
    P
    186
    214
    257
    285
    335
    395
    -
    d
    14
    14
    14
    14
    19
    19
    19
    p 2
    2
    2
    3
    3
    3
    4
    u
    120
    160
    200
    200
    160
    160
    300
    s
    17
    35
    42
    20
    70
    70
    -
    Hmotnost *   35
    52
    101
    200
    410
    595
    610**
    950
    965**

    * Hmotnost bez motoru
    ** Pro natočení spirální skříně 0-45°

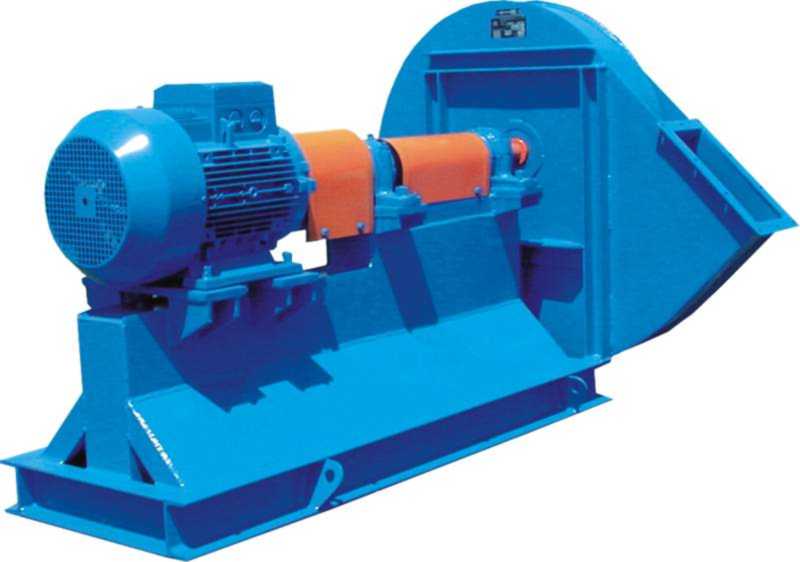

    RVI na spojku

    Rozměry
    (mm, kg)
    Velikost ventilátoru
    315
    400
    500
    630
    800
    1000
    1250
    A
    180
    225
    280
    355
    450
    560
    710
    B 100
    110
    140
    180
    225
    280
    355
    C
    250
    317
    402
    498
    635
    790
    990
    D
    180
    225
    280
    355
    450
    560
    710
    E
    211
    260
    330
    411
    528
    652
    821
    F
    302
    377
    475
    586
    748
    930
    1169
    G
    85 63 78
    99
    117,5
    145
    182,5
    H
    375
    465
    580
    730
    925
    950
    1200
    J
    257
    319
    403
    496
    633
    786
    989
    K
    919
    1172
    1451
    1571
    1370
    1880
    1917
    2375
    2508
    L
    120
    120
    150
    180
    153
    230
    325
    M
    294
    370
    460
    580
    450 1100
    1450
    N
    324
    400
    490
    620
    510
    1160
    1500
    P
    -
    -
    -
    -
    320 390
    470
    T - - - - 260 260 750
    d
    14
    14
    14
    14
    18 19
    19
    p 2
    3
    3
    2
    2
    4 5 5
    u
    320 320
    370 500
    700
    375
    375
    375
    s
    50 48
    48
    108
    51
    101
    50 60 60
    Hmotnost *   91 133
    215
    320
    440
    675 1065 1480

    * Hmotnost bez motoru

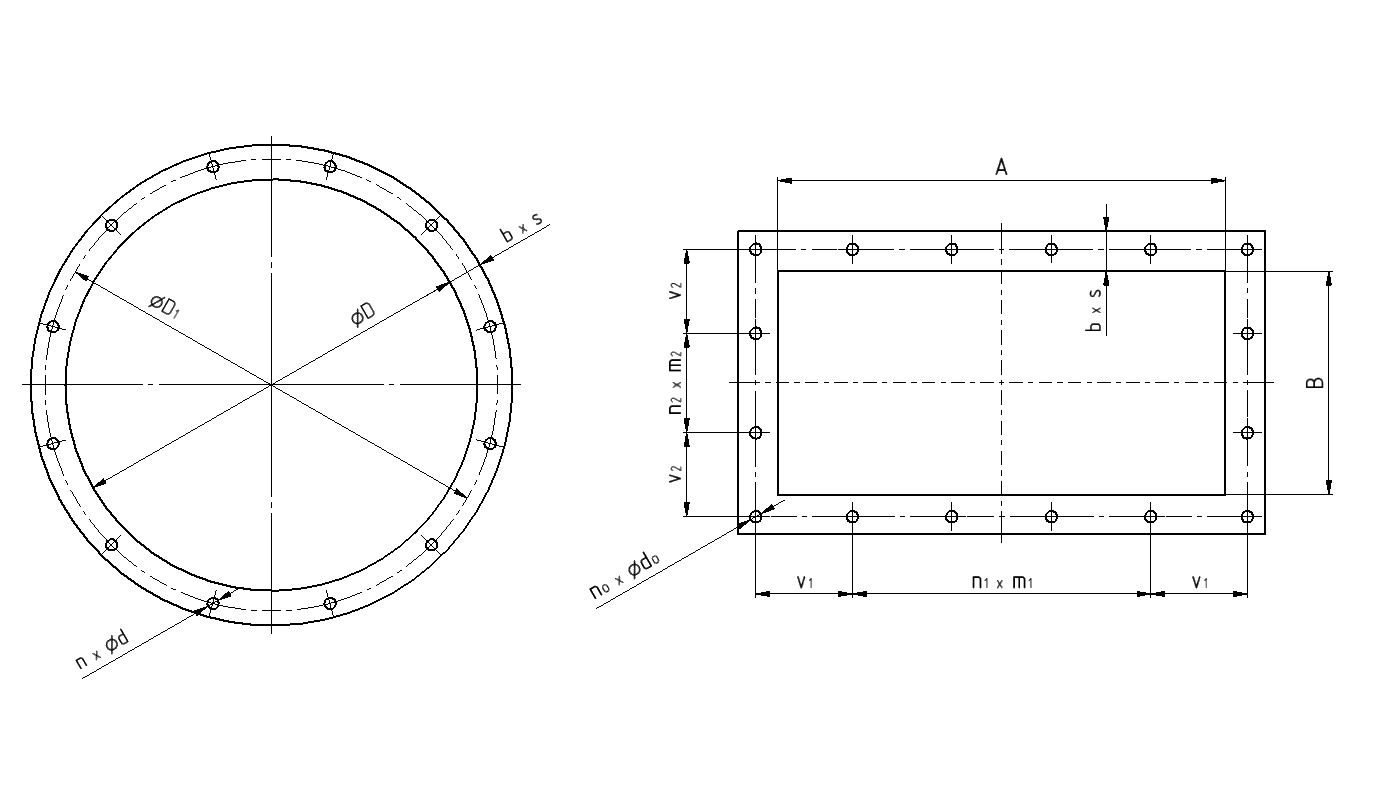

    Připojovací rozměry přírub



    Rozměry přiruby sání

    Rozměry příruby výtlaku

    Velikost
    Size
    Rozměry (mm)
    D
    D1
    bxs
    n
    d
    315
    180
    215
    30x4
    8
    10
    400
    225
    260
    30x4
    8
    10
    500
    280
    315
    30x4
    8
    10
    630
    355
    390
    30x10
    12
    10
    800
    450
    495
    40x10
    12
    12
    1000
    560
    605
    40x10
    16
    12
    1250
    710
    760
    45x12
    20
    15
    Velikost
    Size
    Rozměry (mm)
    A
    B
    bxs
    n0
    d0
    n1

    m1
    v1
    n2

    m2
    v2
    315
    180
    100
    30x6
    8
    10
    -
    -
    107
    - -
    67
    400
    225
    110
    30x6
    10 10
    1
    100
    79,5
     - -
    72
    500
    280
    140
    30x6
    10 10
    1
    100
    107
     - -
    87
    630
    355
    180
    30x10
    12
    10
    2
    100
    94,5
     - -
    107
    800
    450
    225
    40x10
    16
    12
    3
    100
    97
     1 100
    84,5
    1000
    560
    280
    40x10
    18 12
    4
    100
    102
     1 100
    112
    1250
    710
    355
    50x12
    20
    15
    4
    120
    140
     2 120 82,5

    Polohy spirální skříně

    Poloha spirální skříně se určuje při pohledu ze strany sání

    Pružné uložení ventilátorů RVI na přímo

    Velikost ventilátoru Velikost motoru Výkon (kW) Typ Počet Hmotnost soustavy Výška osy od podkladu A B C D E F G H
     315 80
    1,1
    30/20
    4
    50

    306
    294
    84
    186
    170
    -
    -
    126
    90S
    1,5
    52

    400 90L
    2,2
    40/30
    4
    78

    374
    370
    89
    214
    170
    -
    -
    100L
    3
    84,-

    112M
    4
    91

    534
    500
    132S
    5,5
    50/30
    6
    149

    457
    460
    108
    257
    220
    -
    -
    132S
    7,5
    157

    160M
    11
    167

    657
    160M
    15
    175


    630
    132S
    5,5
    60/40
    6
    247

    685
    580
    139
    285
    280
    -
    -
    126
    160M
    15
    280

    160L
    18,5
    290

    180M
    22
    357

    885
    200L
    30
    407


    146
    200L
    37
    427


    225M
    45
    487


    800
    160M
    11
    60/40
    6
    486

    815
    900
    147
    335
    260
    -
    -
    146
    160L
    15
    511

    180M
    18,5
    558

    655
    225M
    45
    60/40

    8
    705


    600
    280
    250M
    55
    795



    280S
    75
    920


    280M
    90
    985


    315S
    110
    1175

    935
    100
    315M
    132




    315L
    160




    1000 160M
    7,5
    60/40


    8


    685 1100 180
    395
    260
    800
    280
    146
    160L
    11
    702

    180L
    15
    750

    885
    200L
    18,5



    180M
    18,5
    747

    715
    180L
    22
    75/55 760

    200L
    30
    811

    225S
    37
    871


    225M
    45
    906


    250M
    55
    1025


    1250 200L
    18,5
    75/55 8


    978
    1450
    323
    78
    750
    750
    378
    146
    200L
    22


    225M
    30
    1328

    250M
    37
    1406

    240
    280S
    5
    1523

    280M
    55
    1580

    250M
    55
    1426

    378
    280S
    75
    1583

    280M
    90
    1650

    315S
    110
    75/55
    10
    1780

    315M
    132
    1880

    78
    78

    6. Označování

    Příklad označení ventilátoru RVI poháněného na přímo, velikosti 630 s oběžným kolem číslo 5 a polohou spirální skříně L180° :

    Ventilátor RVI 630 - 5 N - L180° PP 12 3340.2

    RVI 630 typ a velikost
    5 číslo oběž. kola
    N provedení
    L180° poloha spir. skříně
    PP 12 3340 číslo techn. podmínek
    .2 uspořádání
