Ventilátor RVH 800



Obsah

  1. Výkonové charakteristiky ventilátoru
  2. Popis
  3. Hlavní připojovací rozměry

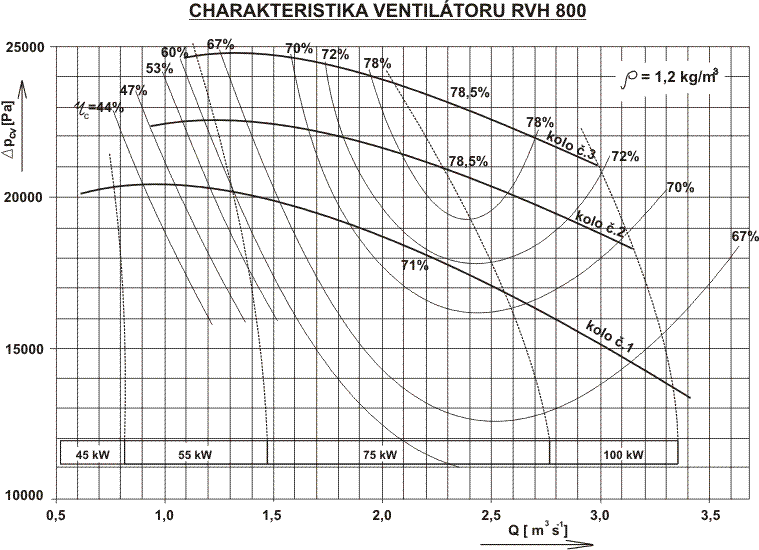

  1. Výkonové charakteristiky ventilátoru


  2. Popis

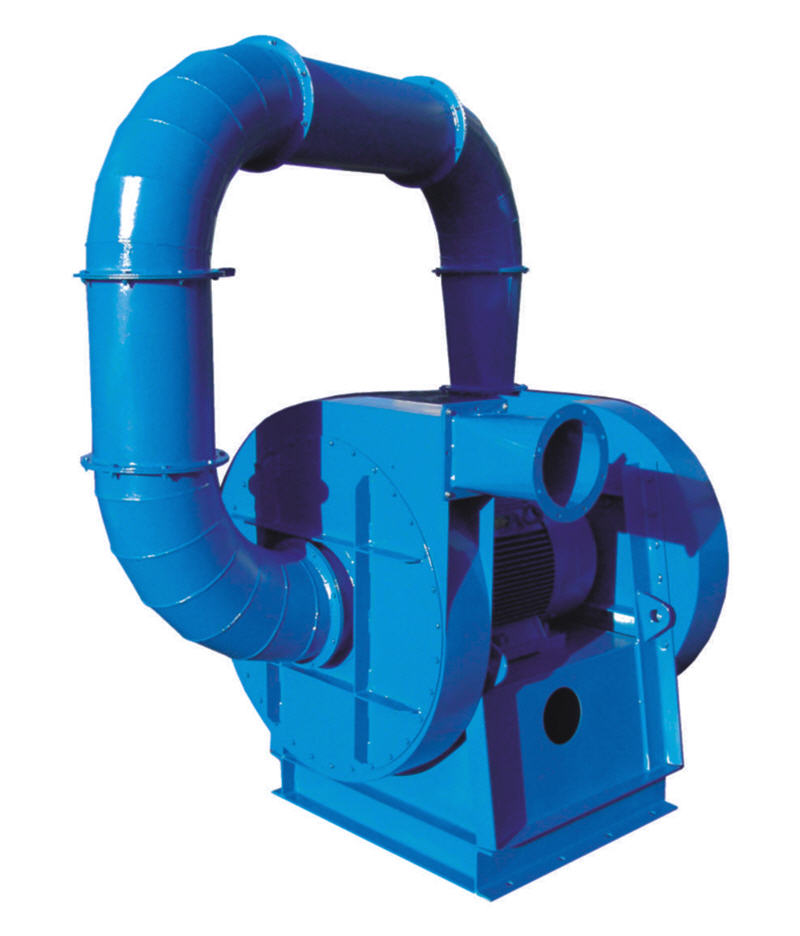

  3. Ventilátor RVH 800 je dvoustupňový radiální vysokotlaký ventilátor, poháněný přímo elektromotorem s vyvedenými oběma čepy. Vzdušina je z prvního do druhého stupně ventilátoru přiváděna převáděcím potrubím.

    Výkonové oblasti

    tlak p = 14 0000 až 24 700 Pa
    množství Qv = 2200 až 10 800 m3/h

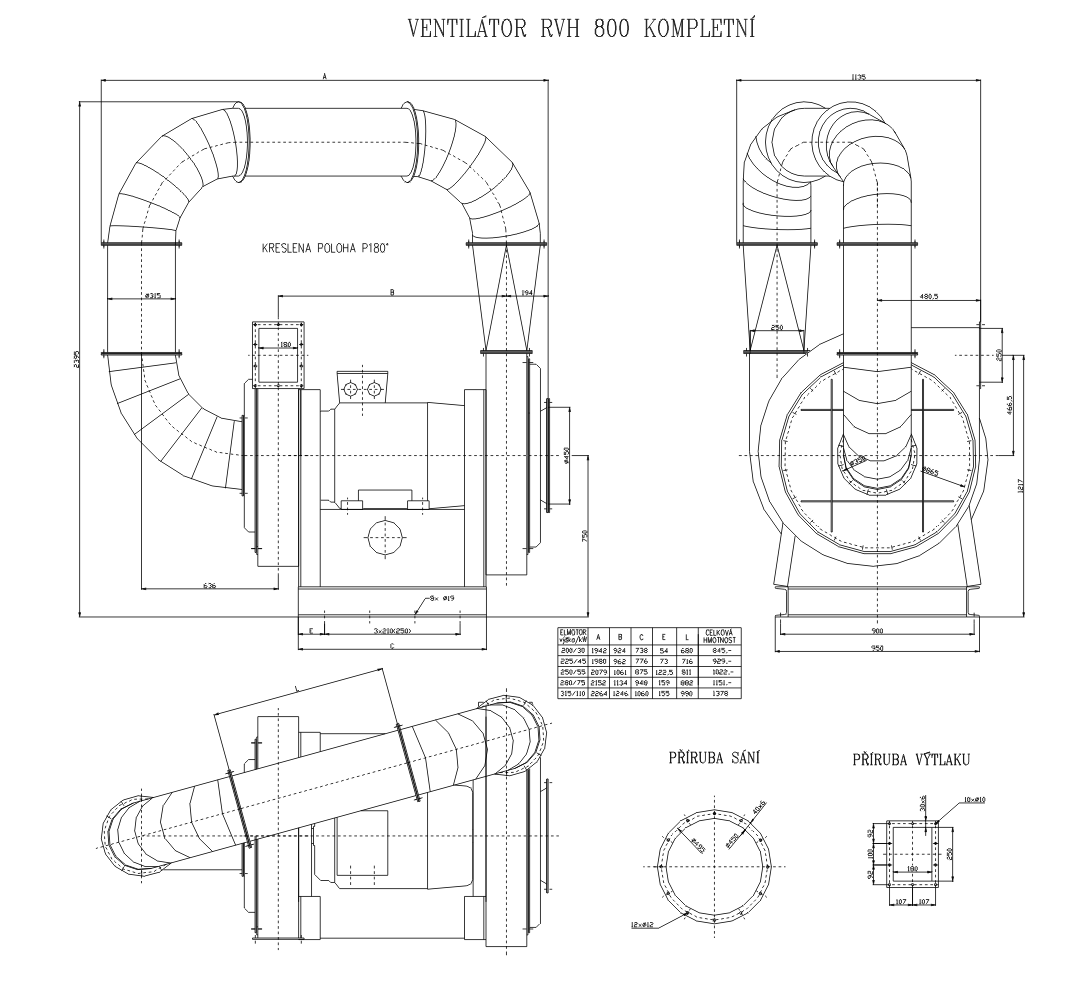

  4. Hlavní připojovací rozměry

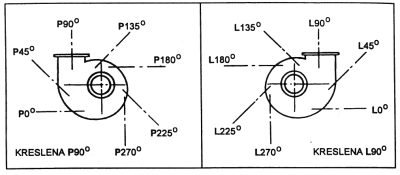

  5. Polohy spirální škříně

    Poloha spirální škříně se určuje při pohledu ze strany sání dle ČNS 12 2001
