Ventilátory OS
400, 500, 630, 800 a 1000

Obsah

  1. Výkonové charakteristiky ventilátoru
  2. Popis
  3. Užití
  4. Pracovní podmínky
  5. Hlavní připojovací rozměry
  6. Označování

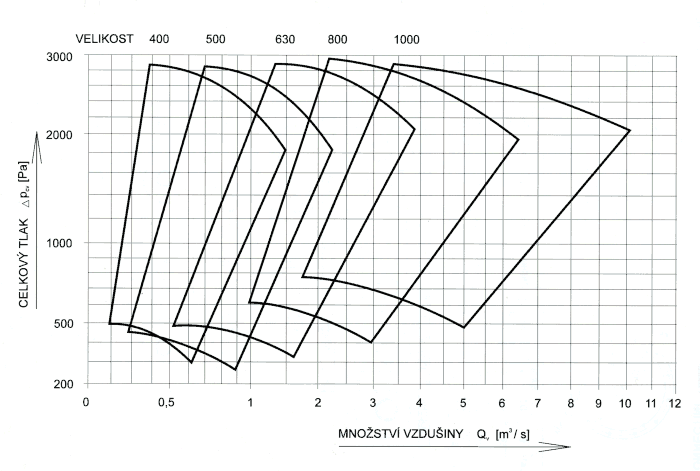

  1. Výkonové charakteristiky ventilátoru


  2. Výkonové charakteristiky jednotlivých ventilátorů

    OS 400
    OS 500
    OS 630
    OS 800
    OS 1000

  3. Popis

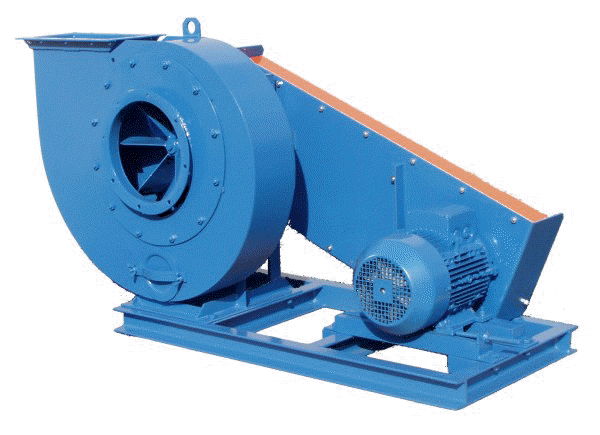

  4. Ventilátory OS jednostranně sací podle normy PS 12 3237 jsou radiální středotlaké ventilátory transportní, které se vyrábějí ve velikostech 400, 500, 630, 800 a 1000. Jsou poháněny elektromotory přes řemenový převod, oběžné kolo je nasazeno letmo na hřídeli. Pro rozšíření výkonu ventilátorů lze zvolit různé převody s různými příkony motorů. Ventilátory se dodávají buď s volným koncem hřídele (bez převodu a elektromotoru) nebo s převodem (úplný řemenový převod a motor). Ventilátor s převodem je možno objednat na společném rámu.

  5. Užití
  6. Ventilátory se používají pro dopravu nelepkavých průmyslových odpadů v dřevozpracujícím průmyslu (piliny, hobliny, textilní odpad…), v papírnách a podobných provozech. Mohou se používat pouze pro převod klínovými řemeny a pro dopravu vzdušiny bez nebezpečí výbuchu. Ventilátory nejsou plynotěsné a nelze je proto použít pro dopravu vzdušin škodlivých a zapáchajících.

  7. Pracovní podmínky
  8. Ventilátory mohou dopravovat výše uvedené průmyslové odpady nebo čisté vzdušiny o teplotě –20°C až + 85°C. Ventilátory vyhovují pro dopravu vzdušin průmyslových odpadů a umístění v prostředí bez nebezpečí výbuchu (BNV – ČSN 33 2320) při teplotě okolí –20°C až +40°C. Ventilátor je možno provozovat jen ve výrobcem potvrzených parametrech podle údajů na štítku ventilátoru.

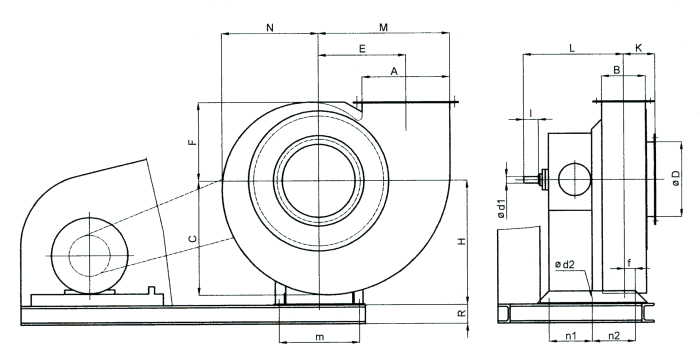

  9. Hlavní připojovací rozměry
  10. Rozměry
    (mm,kg)

    Velikost ventilátorů
    400
    500
    630
    800
    1000
    A
    300
    375
    475
    600
    750
    B 150
    175
    250
    300
    375
    C
    390
    485
    616
    780
    970
    D
    250
    315
    400
    500
    630
    E
    300
    375
    470
    600
    745
    F
    270
    335
    428
    540
    670
    H pro polohu
    1-2
    500
    630
    800
    1000
    1250
    3-4
    425
    530
    670
    850
    1120
    5-6
    375
    450
    600
    750
    900
    K 109
    122
    167
    192
    234
    L
    342
    413
    510
    636
    722
    M
    450
    560
    710
    900
    1120
    N
    330
    410
    522
    660
    820
    R
    65
    65
    80
    100
    120
    d1
    22j6
    28j6
    38j6
    48j6
    55j6
    d2
    14
    19
    19
    24
    24
    f
    37,5
    155,5
    201
    235
    292,5
    l
    50
    60
    80
    110
    110
    m
    275
    385
    470
    550
    770
    n1
    295
    225
    250
    320
    360
    n2
    -
    270
    360
    420
    520
    Hmotnost *
    65
    104
    202
    303
    521

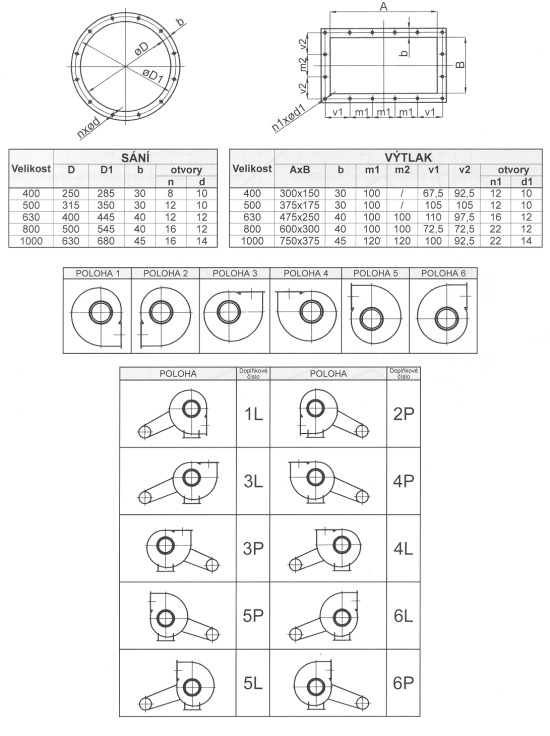

    Připojovací rozměry přírub a polohy spirální skříně

    Poloha spirální skříně se určuje při pohledu ze strany sání.

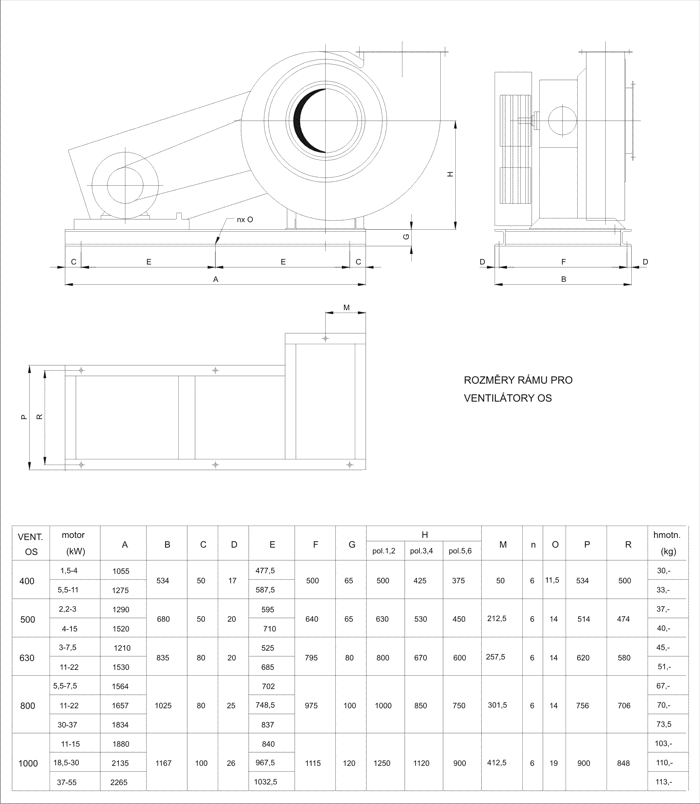

    Připojovací rozměry rámů ventilátorů OS

  11. Označování
  12. Příklad označení ventilátorů transportních s volným koncem hřídele:

    Ventilátor transportní s volným hřídelem –  OS 400 - PS 12 3237 . 3

    OS 400 typ a velikost
    PS 12 3237 číslo normy
    3 skříně
    poloha spir.

    Příklad označení ventilátorů transportních s převodem :

    Ventilátor transportní s převodem OS 400 - PS 12 3237 . 3L - 4kW - 2350

    OS 400 typ a velikost
    PP 12 3344 číslo normy
    3L poloha spir. skříně
    4kW výkon motoru
    2350 otáčky ventilátoru
