Radiální středotlaké ventilátory RSS
315, 400, 500, 630, 800 a 1000

Obsah

1. Výkonové charakteristiky ventilátoru
2. Popis
3. Užití
4. Pracovní podmínky
5. Hlavní připojovací rozměry
6. Označování

Výkonové charakteristiky ventilátoru






Popis

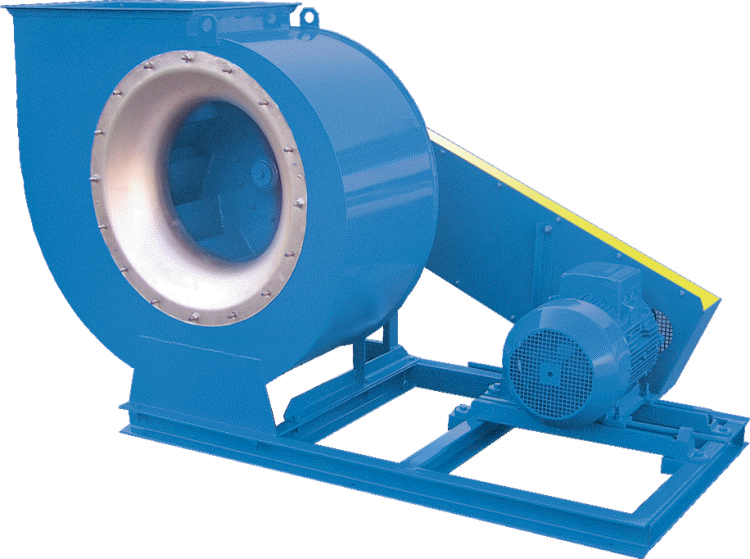

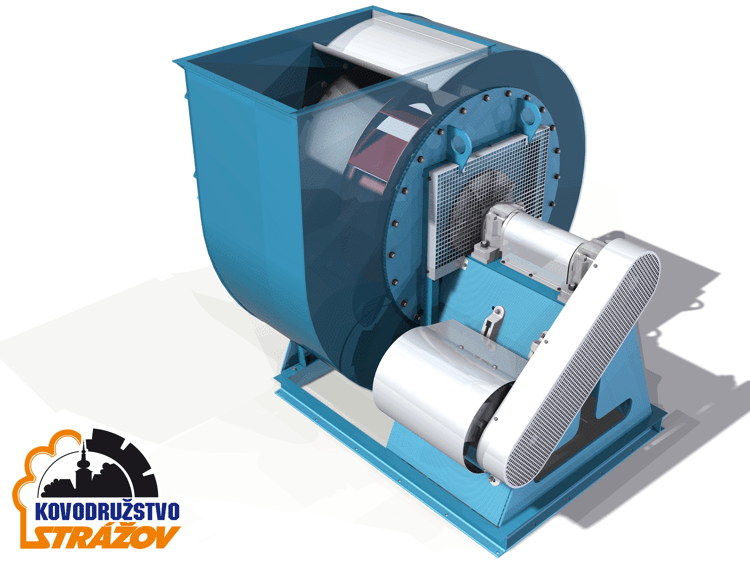

Ventilátory RSS jednostranně sací podle normy PS 12 3231 jsou radiální středotlaké ventilátory, které se vyrábějí ve velikostech 315, 400, 500, 630, 800 a 1000. Jsou poháněny elektromotory přes řemenový převod, oběžné kolo je nasazeno letmo na hřídeli. Pro rozšíření výkonu ventilátorů lze zvolit různé převody s různými příkony motorů.

Užití Ventilátory se používají pro dopravu čisté nebo jemným prachem znečištěné vzdušiny pro průmyslové účely. Ventilátory nelze použít pro dopravu vzdušin obsahujících vláknitý prach a vzdušin s příměsemi, které by mohly způsobit zalepování. Ventilátory nejsou plynotěsné a nelze je proto použít pro dopravu vzdušin škodlivých a zapáchajících.

Pracovní podmínky Ventilátory mohou dopravovat vzdušiny o teplotě –20 °C až +85 °C. Ventilátory vyhovují pro dopravu vzdušin a umístění v prostředí bez nebezpečí výbuchu (BNV - ČSN 33 2320) při teplotě okolí –20 °C až +40 °C. Ventilátor je možno provozovat jen ve výrobcem potvrzených parametrech podle údajů na štítku ventilátoru.

Hlavní připojovací rozměry

RSS na převod



Rozměry (mm, kg)		Velikost ventilátoru
		315	400	500	630	800	1000
A		315	400	500	630	800	1000
B		225	280	355	450	560	710
C		284	352	446	558	704	880
D		315	400	500	630	800	1000
E		150	188	246	318	374	463
F		252	322	361	463	589	740
H pro  polohu	1-2	360	435	560	720	850	1050
	3-4	360	435	505	620	780	960
	5-6	300	355	450	520	700	870
K		540	651	748	910	1082	1344
L		379	406	503	610	766	779
M		312,5	392	501	637	779	968
N		255,5	312	391	477	629	792
R		65	65	65	80	100	120
d1		22	22	28	38	48	55
d2		14	14	14	14	19	19
f		20	20	20	25	25	25
l		50	50	60	80	110	110
m		275	275	385	470	550	770
n1		96	151	95	102	154	209
n2		295	295	270	360	420	420
n3		/	/	225	250	320	365
hmotnost *		43	63	90	172	300	480

Ventiláor RSS na převod s chladícím kotoučem




Rozměr (mm, kg)	Velikost ventilátoru
	315	400	500	630	800	1000
A	315	400	500	630	800	1000
B	225	280	355	450	560	710
C	284	352,5	446	558	704	880
D	315	400	500	630	800	1000
E	150	187,5	246	318	376	463
F	252	322,4	361	463	589	740
H	409	480	600	730	930	1125
K	700	850	919	1241	1405	1630
L	630	767	850	1128	1300	1524
M	312,5	387,5	501	637	774	968
N	255,5	312,5	391	477	629	792
R	65	65	65	80	100	100
O	504	624	700	810	1170	1220
f	15	14	14	18	18	18
m	150	184,75	205,5	218,4	252,8	297,6
d	13	13	13	13	13	13
J	118,5	149	224	154,8	226,8	236,8
hmotnost *	77	116	169	350	550	990


* bez motoru a převodu


Ventilátor RSS na přímo




Velikost vent.	Motor	KW	Hmotnost kg	Rozměry
				A	B	C	D	E	F	G	H	I	J	K	L	M	d
315	1LA 7090-2AA IMB5	1,5	57	315	225	380	187	350	252	163	149		547	112	256	313	13
400	1LA7 090-4AA IMB 5	1,1	83	400	280	480	225	455	323	218	195		665	121	393	313	13
	1LA7 113-2AA IMB 5	4	99
500	1LA7 106-4AA IMB 5	2,2	120	500	355	600	275	475	361	223	270		850	131	501	391	13
630	1LA7 130-4AA IMB 5	5,5	249	630	450	740	365	640	463	300	310	183	1080	197	638	478	13
	1LA7 133-4AA IMB 5	7,5	256
