VENTILÁTORY ODTAHOVÉ

Obsah

1. Odtahový ventilátor BNK3 a BNK4
2. Odtahový ventilátor KMP 280/60
3. Odtahový ventilátor LOPP 230 a LOPP 330
4. Odtahový ventilátor VMT 180 aVMT 260

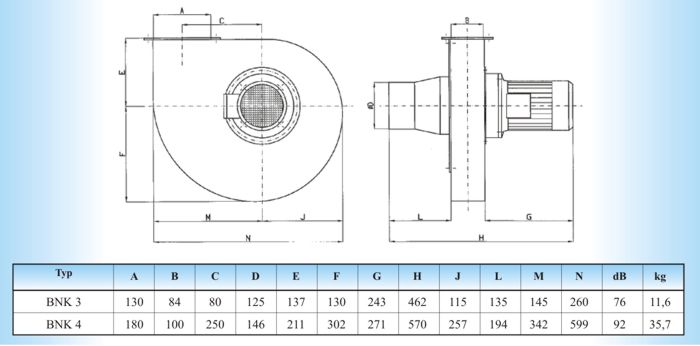

Odtahový ventilátor BNK3 a BNK4

Jedná se o jednostranně sací, radiální ventilátory s chladícím kotoučem, určené pro odtah spalin z kotlů na tuhá paliva (zejména kotlů na dřevo). Ventilátory jsou konstruovány do teploty spalin 250°C. Pohon se děje trojfázovým elektromotorem o otáčkách 2830 min^-1 resp. 2845 min^-1 a výkonu 0,25 kW resp. 1,1 kW. Propojení ventilátoru s odtahovaným objektem je provedeno pevným potrubím či kovovou hadicí o průměru 125 mm resp. 150 mm.

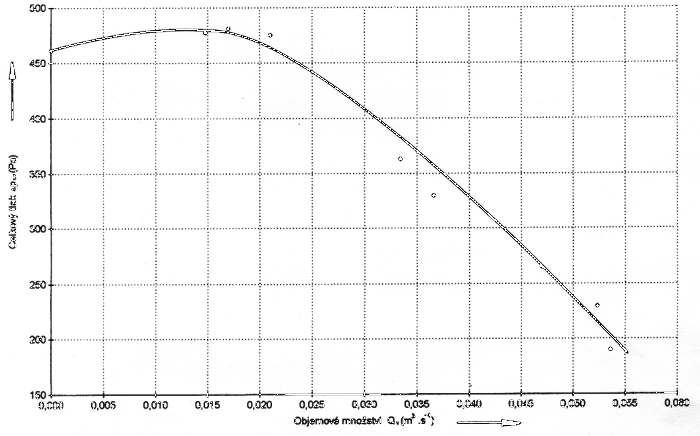

CHARAKTERISTIKA VENTILÁTORU BNK 3

n = 2900 min^-1, ρ = 1,2 kg/m³

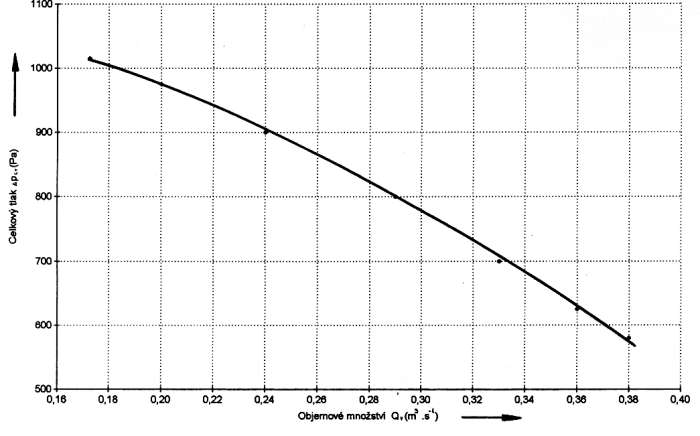

CHARAKTERISTIKA VENTILÁTORU BNK 4

n = 2900 min^-1, ρ = 1,2 kg/m³

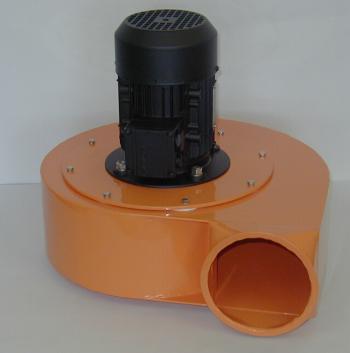

Odtahový ventilátor KMP 280/60

Jedná se o jednostranně sací, radiální ventilátor určený pro odtah škodlivých zplodin vzniklých při svařování. Pohon ventilátoru se děje trojfázovým elektromotorem s otáčkami 2900 min^-1 a výkonem 0,75 kW. Propojení ventilátoru s odtahovaným objektem je provedeno pomocí rychloupínacích spon o průměru 150 mm. Vstupní a výstupní příruby mají odpovídající lemy.

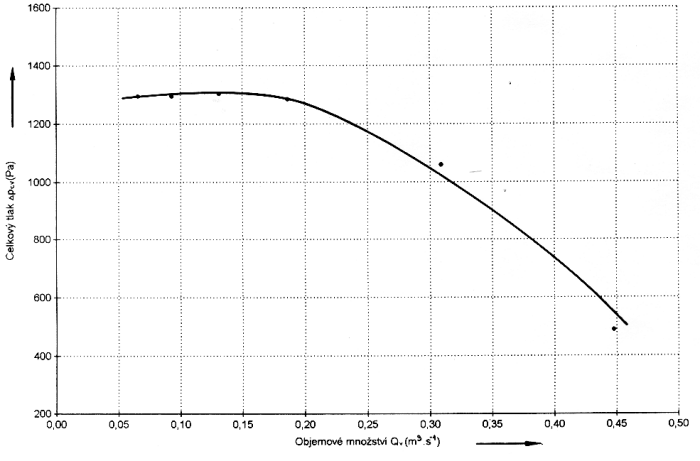

CHARAKTERISTIKA VENTILÁTORU KMP 280/60

ρ = 1,2 kg/m³

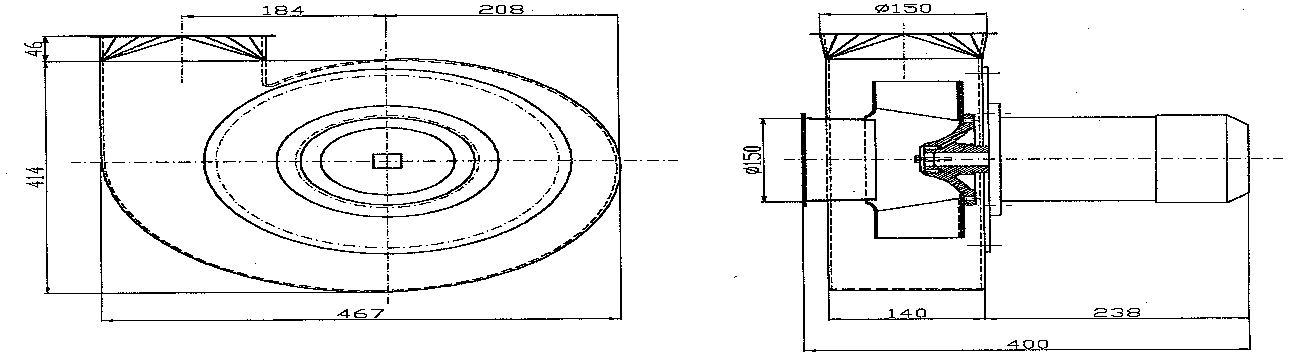

Připojovací rozměry ventilátoru KMP 280/60

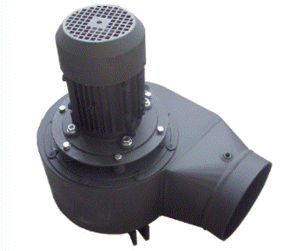

Odtahový ventilátor LOPP 230 a LOPP 330

Jedná se o jednostranně sací, radiální ventilátor, určený pro odtah spalin z kotlů na tuhá paliva (zejména kotlů na dřevo). Ventilátor je konstruován do teploty spalin 250°C. Pohon se děje trojfázovými elektromotory o otáčkách 2850 min^-1 , resp. 2880 min^-1 a výkonech 0,75 kW, resp. 2,2 kW. Napojení ventilátoru na odtahovaný objekt je provedeno svěrným spojem o průměru 200 mm, resp. 300 mm.

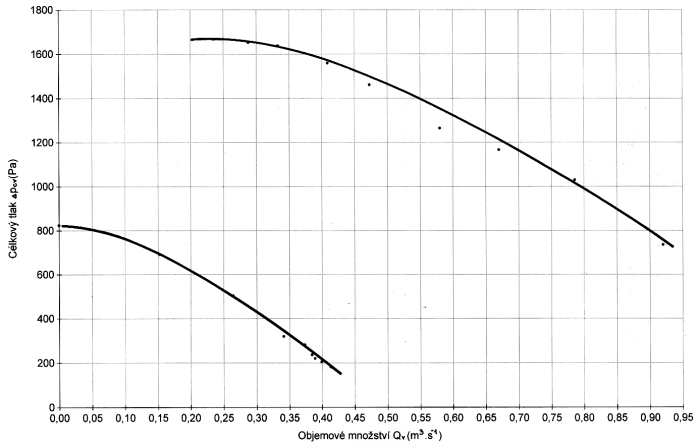

CHARAKTERISTIKA VENTILÁTORŮ LOOP

230/105       330/105

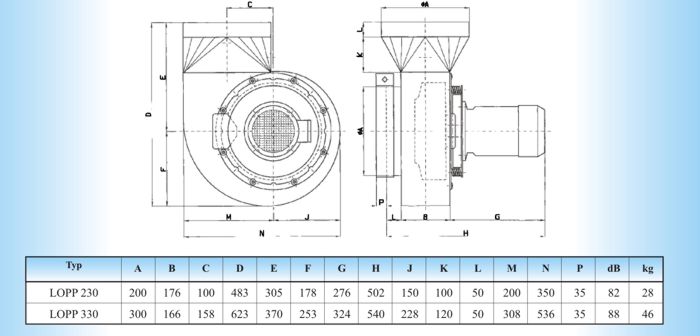

Připojovací rozměry ventilátoru LOPP 230, LOPP 330

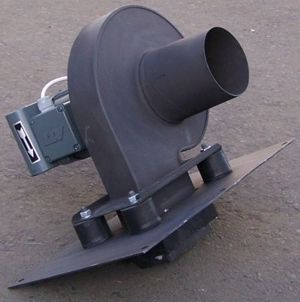

Odtahový ventilátor VMT 180 aVMT 260

Jedná se o jednostranně sací, radiální ventilátor, určený pro odtah spalin z kotlů na tuhá paliva. Ventilátor je konstruován do teploty spalin 250°C. Pohon se děje jednofázovými elektromotory o otáčkách 2895 min^-1 , resp. 2860 min^-1 a výkonech 0,18 kW, resp. 0,55 kW. Napojení ventilátoru na odtahovaný objekt se provádí pevným potrubím či kovovou hadicí o průměru 125 mm, res. 150 mm.

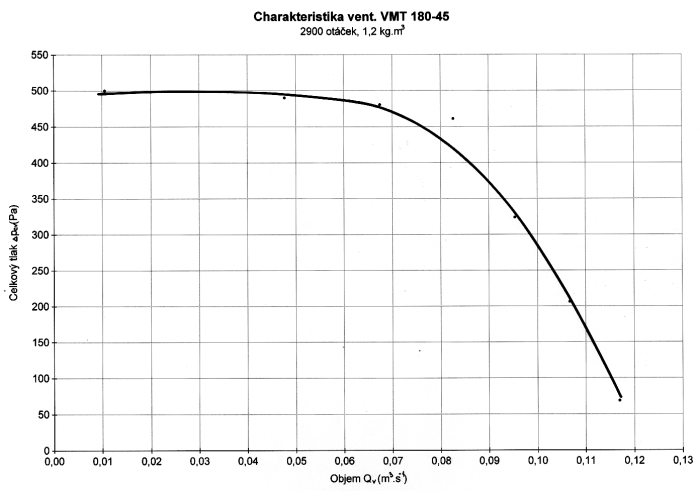

CHARAKTERISTIKA VENTILÁTORU VMT

2900 min^-1, ρ = 1,2 kg/m³

VMT 180/45

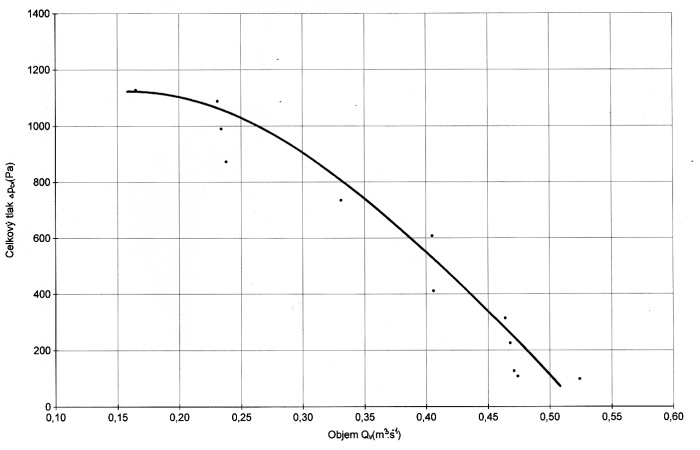

VMT 260/75

2900 min^-1, ρ = 1,2 kg/m³

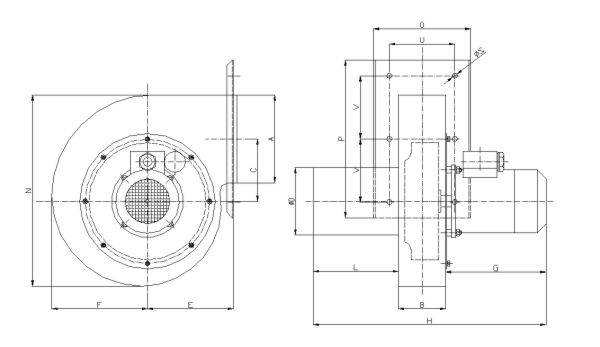

Připojovací rozměry ventilátoru VMT 180, VMT 260
