Ventilátory AERO velikosti
315, 400, 500, 630, 800 a 1000


Obsah

  1. Výkonové charakteristiky ventilátoru
  2. Popis
  3. Užití
  4. Hlavní připojovací rozměry

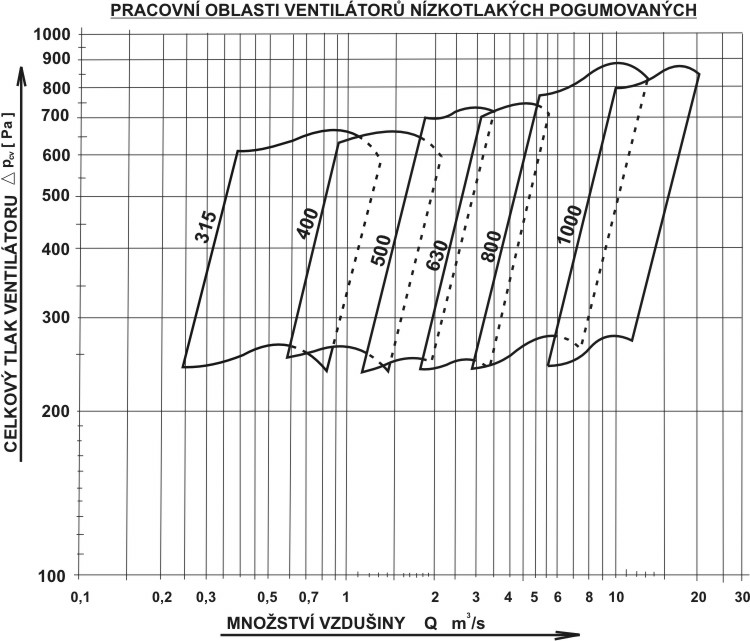

  1. Výkonové charakteristiky ventilátoru


  2. Výkonové charakteristiky jednotlivých ventilátorů

    AERO 315
    AERO 400
    AERO 500
    AERO 630
    AERO 800
    AERO 1000

  3. Popis
  4. Ventilátory AERO jednostranně sací podle normy PS 12 3237, jsou radiální nízkotlaké ventilátory v provedení normálním nebo pogumovaném, , které se vyrábějí ve velikostech 315, 400, 500, 630, 800 a 1000.
    Jsou poháněny elektromotory přes řemenný převod, oběžné kolo je nasazeno na hřídeli. Pro rozšíření výkonu ventilátorů lze zvolit různé převody s různými příkony motorů. Ventilátory se dodávají buď s volným koncem hřídele (bez převodu a elektromotoru), nebo s převodem (úplný řemenový převod a motor).

  5. Užití
  6. Ventilátor se používá pro dopravu vzdušin působících agresivně na ocel v rozsahu teplot od -15°C do + 70°C. Druh použití agresivně působící vzdušiny je vázán fyzikálně - mechanickými vlastnostmi použité pryže. Mohou se používat pouze pro převod klínovými řemeny a pro dopravu vzdušiny bez nebezpečí výbuchu.

  7. Hlavní připojovací rozměry

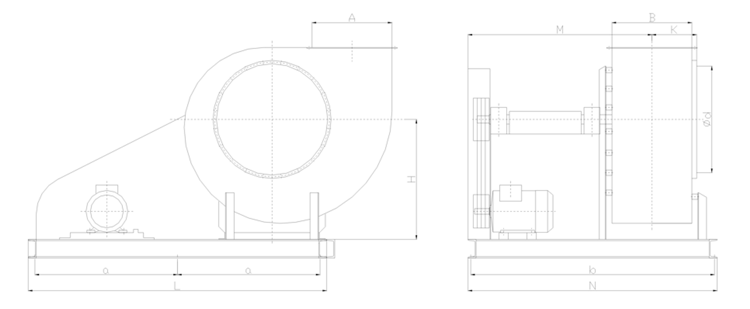

  8. AERO s řemenovým převodem





    Velikost
    A
    B
    H pro polohu
    K L
    M
    N
    a
    b
    d
    1,2 3,4
    5,6
    315
    250
    250
    400 330
    280
    156
    1196
    620
    487
    553
    451
    341
    400
    300 300
    520 420
    350
    181
    1290
    705 520
    600 490
    426
    500
    375
    375
    620 550
    470
    218,5
    1585
    845
    1105
    742,5
    1065
    526
    630
    475
    475 770 660
    570
    268,5
    1840 1095
    1440
    870
    1400
    656
    800
    600
    600
    1000 900
    700
    336
    2240
    1420
    1870
    1070
    1830
    798
    1000
    750
    750
    1300
    1100 900
    411
    3176
    1670
    2146
    1438
    2090
    1016

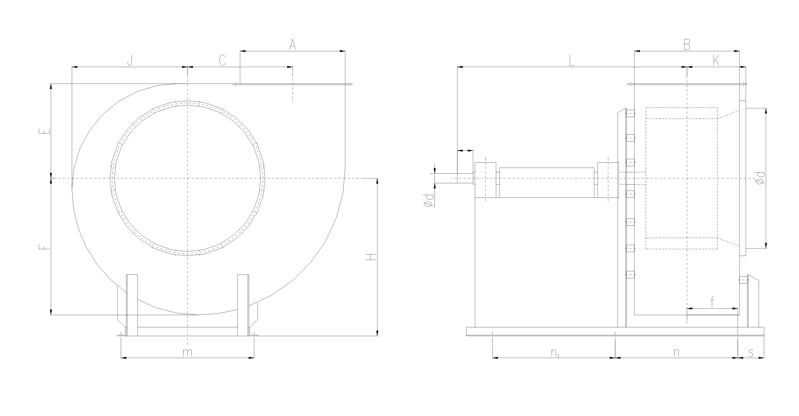

    AERO s volným hřídelem


    Velikost
    A
    B
    C
    E
    F
    H pro polohu
    J
    K
    L
    d
    d1
    f
    l
    m
    n
    n1
    s
    Hmotnost
    (kg)
    1,2
    3,4
    5,6
    315
    250
    250
    230
    211
    307
    400
    330
    280
    259
    156
    560
    341
    22k6
    210
    40
    284
    255
    /
    50
    105
    400
    300
    300
    300
    270
    390
    520
    420 350
    330
    181
    644
    426
    22k6
    245
    40
    354
    310
    /
    40
    160
    500
    375
    375
    372,5
    335
    485
    620
    550
    470
    410
    218,5
    765,5
    526
    32k6
    210,5
    63
    544
    460
    430
    50
    250
    630
    475
    475
    472,5
    428
    616
    770
    660
    570
    522
    268,5
    1000,5
    656
    42k6
    212,5
    70
    674
    545
    520
    100
    600
    800
    600
    600
    600
    540
    780
    1000
    900
    700
    660
    336
    1311
    798
    55k6
    290
    90
    760 700
    700
    150
    800
    1000
    750
    750
    745
    670
    970
    1300
    1100
    900
    820
    411
    1520
    1016
    63k6
    300
    100
    800
    800
    800
    150
    1400

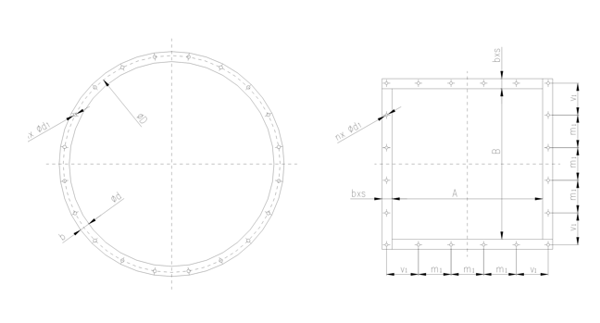

    Připojovací rozměry přírub



    Velikost
    Sání
     Otvory Výtlak
    d
    D
    b
    AxB
    bxs
    v1
    m1
    Otvory
    n
    d1
    n
    d1
    315
    341
    371
    25
    12
    M8
    250x250
    30x6
    92
    100
    12
    9,5
    400
    426
    460
    25
    12
    M8
    300x300
    30x6
    107
    120
    12
    9,5
    500
    526
    556
    25
    16 M10
    375x375
    40x6
    100
    110
    16
    11,5
    630
    656
    685
    25
    16
    M10
    475x475
    40x6
    110
    100
    20
    11,5
    800
    816
    864
    35
    20
    M12
    600x600
    40x6
    127
    130
    20
    11,5
    1000
    1016
    1061
    35
    20
    M12
    750x750
    50x8
    100
    100
    32
    14

    Polohy spirální skříně

    Poloha spirální skříně se určuje při pohledu ze strany sání
